十分鐘迅速了解電壓暫降

發布時間：2022-02-23

什么是電壓暫降？

國際上，電壓暫降有兩種定義和兩個英文術語。國際電子電氣工程師學會（IEEE）普遍采用術語“voltagesag”，定義為：電壓方均根值突然下降至額定電壓的90%~10%，且持續0.5周~1min后恢復正常的短時擾動現象。國際電工委員會（IEC）通常采用術語“voltagedip”，在定義上與IEEE的不同之處是，IEC將電壓方均根值下降至額定電壓的90%~1%定義為電壓暫降。在使用習慣上，歐洲大陸學者更傾向于采用術voltagedip，而英國、北美學者習慣于使用voltagesag。兩種術語，目前在國際上，普遍被認為是完全相的。在國內，英文術語主要采用voltagesag，中文術語主要采用：電壓暫降。
電壓暫降就是電壓突然降低，但是在很短時間內又恢復正常，如下圖所示，電壓暫降與電壓過低的區別是電壓暫降的時間很短，但是降低的幅度很大，有時暫降后的電壓僅為正常電壓的10%。

電壓暫降有什么特點？

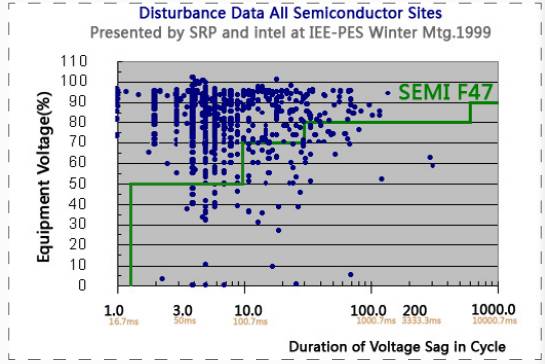

下圖是SEMI 標委會組織的電能質量專題小組調研結果，經過兩次在全美洲22 站點進行電能質量研究，共記錄到1076 個電壓暫降事件，其中在綠色線（SEMI 標準）上方的電壓暫降的數量占總數的93%，僅有6 個事件為斷電且都在1 秒以內，僅有3 個事件在2 秒以外。


電壓暫降又是如何產生的？

電壓暫降一般是由電網、變電設施的故障或負荷突然出現大的變化所引起的。電能在經過遠距離的傳輸過程中，不可避免的會遭遇眾多情況，如輸配電系統中發生的電力系統故障、雷擊、大型電機啟動、電容器的投切等事件。
要理解產生電壓暫降的原因，首先要知道，電網電壓降低的是線路中有過大的電流。供電線路都是有一定阻抗的，當電流流過阻抗時，就會產生電壓降，電流越大，電壓降越大，電網的電壓降低。
引起電壓暫降的原因是線路中在短時間內出現了遠遠超過正常情況的電流結果導致出現了遠低于正常電壓的電壓。引起瞬間大電流的原因往往是線路中出現了短路故障。當線路的某個局部出現短路故障時，導致電流急劇增大，電壓驟然降低。但是故障電路中的保護裝置馬上就開始動作，將故障點隔離，于是電壓又恢復正常，這就形成了短暫的電壓降低。另外，大功率負荷突然接入電網也會導致電壓驟降。
電網導致電壓暫降的原因包括氣候條件、電力公司的設備故障、各種短路故障、大型電動機的起動、雷擊等。

暫降治理與風險規避

因時空變化性、不確定性和高成本性，電壓暫降是最難預防和解決的電能質量問題。根據實際電網及其暫降特性，根據不同用戶的免疫力、受影響程度、可接受水平等，用暫降風險進行評估，采用分級治理措施和風險規避機制，是值得探索的課題。
1.分級治理
電壓暫降是電網側電壓暫降與用戶側設備免疫力間的兼容性問題，技術上，可在公用電網級、工廠電網級、敏感設備級分級、分別或協同采取措施治理，通過優化協同可使總成本最低，效果最好。圖1給出了分級治理方案與投資的關系。
2.暫降風險
總體上，暫降對用戶造成的影響具有發生頻次少，難預測，單次損失大的特點，用風險法進行分析具有合理性，并可在暫降風險分析的基礎上采取合理的風險規避策略，提出風險規避的有效方法。
3.暫降保險與相關方
保險是有效規避風險的方法之一。采取保險方式規避風險時，投保人按合同約定向保險人支付保險費，保險人對合同約定的可能發生的事故造成的財產損失承擔賠償保險金責任，這樣，投保人在放棄自己擁有資金（保費）的前提下，把可能經受的風險轉移給了保險公司。
保險方式已被用于火災、地震、洪水、衛星發射等風險規避。電壓暫降給用戶造成的風險，與自然災害有類似之處，均發生概率小，后果嚴重，因此作者所在團隊提出了基于保險的暫降風險規避機制，并對保險、再保險方案開展了研究，為暫降問題的解決提供一種新的思路。
實施保險方式，必須考慮利益相關方。用戶、電力部門和地方政府是暫降風險利益相關方，其中，電力部門和用戶之間存在供用電直接關系，但這種直接關系僅受售電合同和現行法律約束，在法律和合同中未做出規定的事項，供用電雙方均無責任承擔義務。地方政府是間接相關方。政府收稅，暫降導致用戶損失，必然影響稅收，但政府部門對用戶無直接利益訴求；有的地方政府，為了地方經濟發展，對高附加值、高科技企業和產業渴望度高，為了招商引資和地方經濟發展，地方政府會更關心和重視暫降損失問題，但仍政府仍是間接方。
由于現有法律和通用售電合同中對暫降風險通常均無明確規定，雖電力企業和用戶是暫降風險的直接相關方，但電力企業在法律意義上無需承擔風險責任，這為用戶暫降風險規避帶來了巨大困難。為此，如果能引入第三方保險機構，使暫降風險事件的相關方擴展到用戶、保險機構、電力部門和地方政府，其中，用戶和保險機構成為暫降風險的直接方，可為暫降風險規避尋找到解決方案.但是，保險是否可行還取決于被保險風險事件是否滿足可保性條件，即：大數定理、純粹性、偶然性和意外性。顯然，純粹性、偶然性和意外性條件容易滿足，但因高端用戶數量相對于總用戶量比例小，不滿足大數定理，可保性條件不完全滿足。因此，通過地方政府、電力部門或其他機構參與保險和再保險，提高暫降風險的可保性，是進行暫降保險的可能途徑。
4.保險與再保險機制
調查表明，頻次最多、損失最嚴重的用戶損失事件，主要原因是用戶設備不滿足SEMIF47標準，這些損失理應由用戶或設備制造商承擔，因此，這部分風險應作為用戶自留風險。電力部門為了可靠供電，已采取技術措施，但不可能滿足所有用戶的全部要求。地方政府通過稅收等可獲得間接利益，并對社會治安\地方經濟發展等承擔監管責任，應對社會治安、盜竊行為、市政施工或其他原因?qū)е碌膿p失承擔監管責任。
