1)使用純電容器補償，若系統含有諧波成份，其將與系統形成并聯共振點，存在諧波并聯共振之虞。

2)于電容器前端串聯電抗器可有效將并聯共振點避開負載之特性諧波。此外，亦可抑制電容器投入時之涌入電流大小。

1)使用電力質量分析儀測量，即可測得負載諧波成份。

2)電抗率之選擇視負載產生之最低次諧波以及諧波量而定，可有效避免系統并聯共振。

3rd諧波 - 可選用14.8%電抗率之電抗器

5th諧波 - 可選用6%、7%電抗率之電抗器

1)對于系統之影響

?形成系統并聯共振點

?發生諧波并聯共振

?產生諧波放大現象，增加系統電壓畸變率

2)對于電容器之影響

?導致電容器過電壓及過電流

?增加電容器額外損耗

?增加電容器運行溫度

?加速電容器衰減

?破壞電容器內部絕緣能力

?減少電容器使用壽命

1)快速變動負載 – 晶閘管投切開關

?負載設備具有間歇性之運轉周期特性

?負載設備運行變化快速

2)穩定負載 – 電磁接觸器

?負載穩定連續運行

u選用合適之設備改善諧波

1)采用高精度高效能DSP與FPGA訊號處理器

2)具備高可靠度IGBT保護架構

3)用戶易于操作之圖形化人機接口 (HMI)

4)采用3線式與4線式兼容架構

5)具有多元之補償功能

?三相負載電流平衡功能

?可獨立補償奇次與偶次諧波

?諧波處理最高至50階次

?開回路/閉回路補償架構

6)多種諧波濾除模式

?全階諧波

?全階諧波不含基頻無功補償

?基頻無功補償

?選階補償

7)具備電表及記錄功能

8)TCP/ IP之通訊協議可實現遠程監控

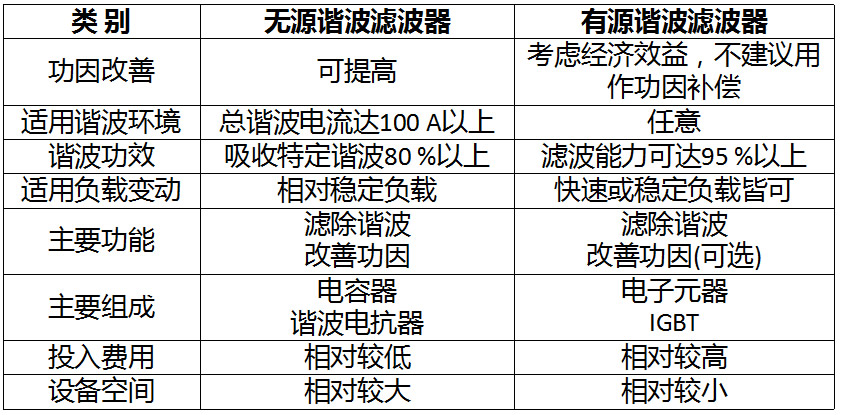

u無源諧波濾波器

n適用場合

?具變頻設備

?軋鋼機

?電弧爐

n功能

?濾除諧波

u有源諧波濾波器

n適用場合

?任何諧波環境

?穩定/快速變動負載

n功能

?改善諧波

?改善功因

?平衡三相負載電流

u無源3rd諧波濾波器

?應用于三相四線式配電系統

?相與中性線之間提供低阻抗路徑

?改善相間與中性線之諧波電流

?提供無效功率補償。

n適用場所

?醫院

?商辦大廈
