1.技術背景

       電加熱式固體蓄熱裝置是一種新型的電儲熱系統，電熱儲能技術利用低谷電、風電、光伏等清潔能源轉換成熱能并儲存在蓄熱體內，根據用戶熱量需求逐步自控釋放。

       電熱儲能技術是有效緩解霧霾及我國棄風棄光嚴重、白天集中用電對電網沖擊大的問題，提高電能利用率，減少能源浪費，利國利民。

2.政策分析

       國家政策：

       國家發改委《電力發展“十三五”規劃》中提到：積極推進以電能替代散燒煤、燃油為抓手，不斷提高電能占終端能源消費比重。重點在居民采暖、生產制造、交通運輸、電力供應與消費四個領域，推廣或試點電采暖、電蓄能調峰等。

       地方政策：

       白天高峰用電量不斷增加，夜間低谷時段用電量大幅降低，供電峰谷差逐年加大，給電網運行帶來較大困難和較高的經濟損失，為了有效的“削峰填谷”，地方政府的電力服務公司通常會為使用電熱鍋爐的用戶免費提供專用的高壓線路接至建筑紅線內。

        行業政策：

        國網江蘇省電力公司、各市物價局、發改委積極響應國家政策，制定了最新銷售電價表的蘇價工【2018】89號文件。該文件規定“1~10 千伏的一般工商業及其它類別的電熱鍋爐(蓄冰制冷)用電：平段(8:00-24:00)時電價為0.7607元/千瓦時，低谷(0:00-8:00)時電價為0.336元/千瓦時。”

3.應用場景

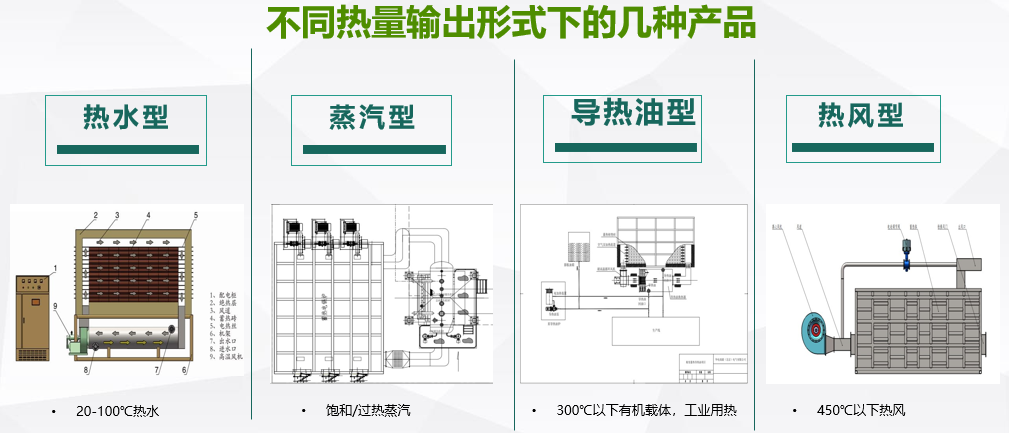

       固體蓄熱電鍋爐，采用先進的蓄熱和換熱技術，具有電熱轉換率高、蓄熱快，儲熱多，換熱可調等特點，可以輸出熱水和蒸汽兩種形式的熱能，同時無廢氣、廢水、廢渣產生排放，節省人力、物力、財力，應用領域廣泛。

        (1)、可為住宅小區和機關、學校、賓館等公共場所提供清潔舒適的供暖熱源。

        (2)、可為洗浴中心、體育館、游泳池、健身會所等提供恒定的水溫?zé)嵩础?/span>

        (3)、可為工礦企業、生產廠房、車間、多種需要工件預熱企業的流水線提供用熱配套熱源。

        (4)、為餐飲服務和啤酒企業的“巴氏”消毒流水線、烘干流水線提供清潔配套熱源。

        (5)、可為紡織、印染、造紙、食品、橡膠、塑料、化工、醫藥、鋼鐵、冶金等工業產品加工工藝過程提供所需的高溫蒸汽。

4.工作原理

        (1)、熱量產生：首先由裝置內的電阻發熱管將電能轉化為熱量；

        (2)、熱量儲存：熱量產生后被儲存到高密度儲熱介質中。此介質儲能能力巨大最高儲能溫度達800℃以上：

         (3)、熱量控制：為使儲存的熱量得到有效利用，在安放儲熱介質的特1種合金鋼箱內，包有多層保溫隔熱材料，以防止熱量散失：

         (4)、熱量釋放：儲存的熱量通過內置循環風機由氣/水交換器有序地向外交換，循環風扇由一臺無極調速風機驅動；

         (5)、熱量輸送：利用循環風機將空氣送入蓄熱介質中的風道加熱后，通過機箱風道進入裝置底部的熱交換器內，并和循環水交換，被加熱的循環水由循環泵送入輸熱管線內，達到供熱目的。

       ?在夜間低谷時段通電啟動，通過電加熱器給固體合金蓄熱快進行升溫存儲熱量，當溫度達到設定溫度或谷電時間段結束，自動切斷電源結束蓄熱，蓄熱體外圍包裹絕熱保溫模塊，將存儲熱量與外界隔絕減少散熱損失。

      ?當機組供熱時，內置高溫循環風機開始運轉，以熱風為載體把蓄熱體內熱量送至內置換熱器，與外循環介質換熱后再返回到蓄熱體，持續把蓄熱體中的熱量輸送到外循環介質中，達到熱量輸出的目的。

       ?所有操作都是在預設參數的規定下自動運行，可自動報警、自動停機、數據遠程傳輸監控，實現無人值守全自動化運行。

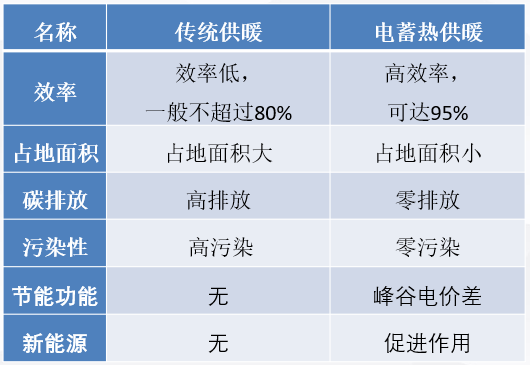

5.技術優勢

       (1)、電蓄熱無污染、零排放，符合環保要求（天然氣達不到零排放）；

       (2)、峰谷電價價格穩定，穩中有降：尤其谷電（夜間22點到次日凌晨6點時間段）價格持續降低，河北張家口0.15元/千瓦時，新疆省0.09元/千瓦時，其他地區0.25~0.35元/千瓦時不等。峰電價格一般在1.2元/千瓦時;

       (3)、電網分布觸及各個角落，有人的地方就有電，所有其他方式都解決不了的供暖問題，電能解決；

       (4)、棄風（風力發電）、棄電（太陽能、光伏發電）可以有效利用，減少浪費，（目前棄風棄電占裝機容量的20%以上，扔在持續增大）；

       (5)、移峰填谷，保證電網穩定，這是谷電蓄熱供熱的獨特優勢；

       (6)、蓄熱方式靈活，可就地設計鍋爐房，可以采用熱水、熱風等送熱方式，同集中供熱相比可以減少管道長距離輸送帶來的熱量損耗，集中供熱有10%~30%的熱量是浪費在管道輸送上；
