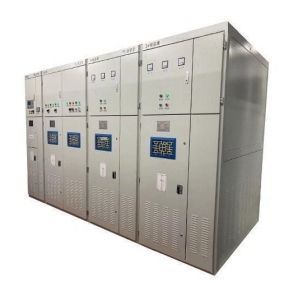

1、產品概述

 高壓 SETSC 是一種用于高壓電力系統中的無功補償裝置，主要通過晶閘管來控制電容器組的投入和切除，從而實現對無功功率的快速調節。高壓SETSC是高壓HVC的一種產品升級，在高壓SETSC 裝置中，晶閘管作為無觸點開關。當系統需要無功補償（感性無功功率過大，功率因數較低的情況）時，在適當的時刻觸發晶閘管，使電容器組接入電網。當系統無功需求減少或者電網電壓等條件發生變化不需要補償時，通過關斷晶閘管，將電容器組從電網中切除。通過精確控制晶閘管的觸發時刻，可以實現電容器的 “零電壓投入”，即讓電容器在電網電壓瞬時值為零時投入運行，這樣可以避免電容器投入瞬間產生的涌流，減小對電網和電容器自身的沖擊。

2、主要組成部分

1. 晶閘管閥：這是 SETSC 裝置的關鍵部件，它負責控制電容器組的通斷。晶閘管閥能夠快速、準確地響應控制信號，實現電容器組的適時投入和切除。而且晶閘管具有良好的電氣性能，如能夠承受高電壓和大電流，使得 TSC 裝置可以應用于高壓電力系統。

2. 電容器組：是提供容性無功功率的元件。電容器組的容量根據實際需要補償的無功功率大小來設計和配置。在高壓 SETSC 中，電容器通常采用高壓電容器，并且可能會由多個電容器單元串聯和 / 或并聯組成，以滿足系統的電壓等級和無功補償容量要求。

3. 電抗器：。電抗器的主要作用是限制電容器投入時的涌流，同時它還可以對電網中的諧波進行一定程度的濾波。例如，當電網中存在一定頻率的諧波時，電抗器與電容器組成的 LC 回路可以對這些諧波產生濾波效果，防止諧波放大等問題。

4. 控制器：它是整個 SETSC 裝置的大腦。控制器根據電網的實時參數，如電壓、電流、功率因數等信息，通過預設的控制算法來判斷何時需要投入或切除電容器組，以及如何控制晶閘管的觸發。控制器還可以與上位機通信，實現遠程監控和集中控制等功能。

3、產品特點

1. 響應速度較快：與傳統的機械開關投切電容器方式相比，SETSC 利用晶閘管的快速導通特性，能夠在較短的時間內完成電容器組的投入和切除，從而快速地對電網無功功率變化做出響應。

2. 無機械磨損：由于采用晶閘管作為開關元件，避免了機械開關在頻繁操作過程中的機械磨損和電弧問題。這使得 TSC 裝置的使用壽命相對較長，維護成本較低。

3. 補償精度較高：通過合理設計電容器組的容量和晶閘管的控制策略，可以實現較為精確的無功補償。能夠將功率因數控制在一個較高的水平，減少無功功率在電網中的流動，降低電網損耗。

4. 能抑制諧波放大：當與電抗器配合使用時，對電網中的諧波有一定的抑制作用。這是因為 LC 回路的諧振特性可以吸收或衰減特定頻率的諧波，防止因電容器投入而導致的諧波放大，有助于改善電網的電能質量。

4、技術參數

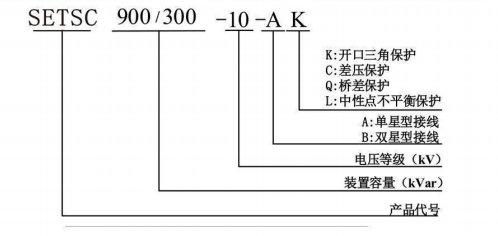

5、產品命名
