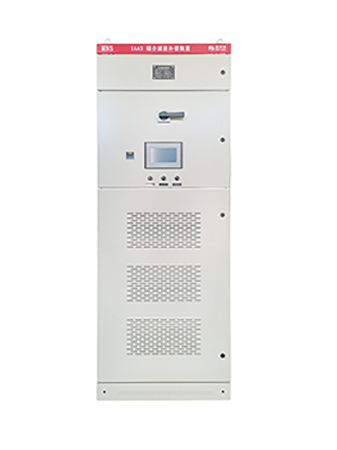

1、產品概述
       SETSC系列動態無功補償裝置是由補償電容器、濾波電抗器，大容量可控硅開關投切裝置、控制及保護系統等主要部件構成。裝置可有效降低由諧波引起的電壓、電流畸變；無功補償穩定，降低電壓波動和無功沖擊，提高系統功率因數，降低線損、提高變壓器利用率，優化供電系統電能質量。

2、產品特點
     ? 實時跟蹤負荷變化，動態補償無功功率；
     ? 可控硅采用光電觸發技術，實現一次系統和二次系統隔離，保證高可靠性觸發；
     ? 實現過零投切，投切過程無沖擊、無涌流、無過渡，最大限度延長電容器使用壽命；
     ? 動態響應速度快，20ms內完成；動態跟蹤負荷變化，全自動、長期連續工作；
     ? 在規定的動態響應時間內，多級補償一次到位；
     ? 降低網損和變壓器損耗，增加變壓器帶載容量；
     ? 抑制電壓閃變；
     ? 在外部故障或停電時自動退出，送電后自動恢復運行；
     ? 微機控制，智能優化投切方式，實現無人值守，并具有串行通訊功能；
     ? 可就地補償，也可集中補償；

     ? 實現三相或分相動態補償；

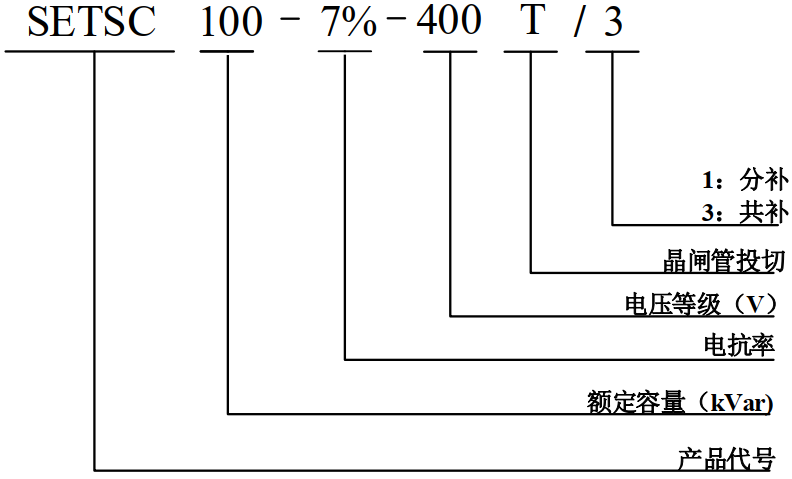

3、產品命名

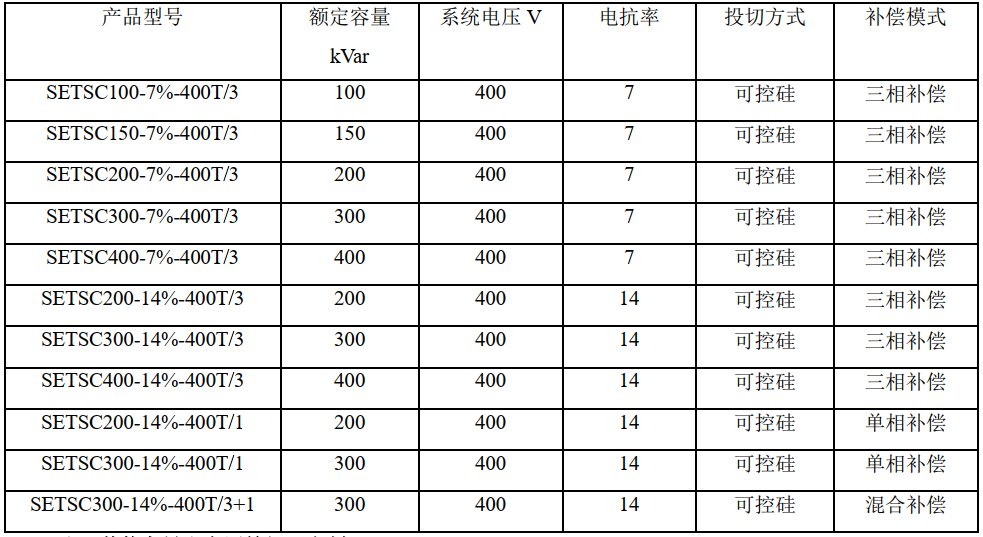

4、產品規格



      注：其他容量和電壓等級可定制
5、使用環境
     (1)、周圍空氣溫度：最高40℃（24小時平均不超過35℃） 最低-25℃；最大日溫差25K；注：允許在35℃時儲運；
     (2)、濕度：日相對濕度平均值不大于95%；月相對濕度平均值不大于90%;
     (3)、海拔：不高于2000米；
     (4)、污穢等級：Ⅲ級；
