封閉母線內部熱點溫度在線監測系統 -EFSCBLT

1.概述

       在配電系統中，封閉母線的母線接頭等節點由于長期運行在空氣中，受溫度、濕度環境的影響，會出現熱脹冷縮、表面結垢、氧化腐蝕，導致接點松動、接觸不良現象而出現異常過熱，引起火災或重大安全事故。根據電力安監部門的統計數據，全國電力單位每年因?yàn)槟妇€溫度過高引發的重大事故高達千起，給生產和經營造成了巨大損失。
      母線槽的安裝位置通常較高，或安裝在樓層吊頂內，人工難以監測。因此，對封閉母線系統安裝在線溫度監測，實時監控接頭、接線箱、饋線箱的內部運行溫度，防范安全事故，避免人員傷亡，減少經濟損失，已經勢在必行。

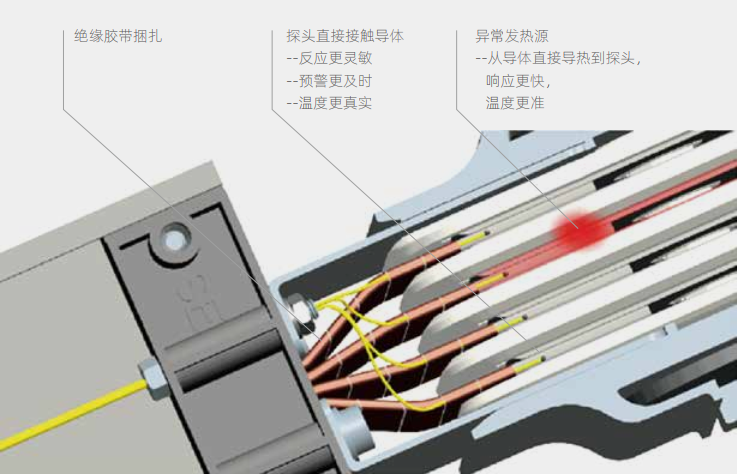

       EFSCBLT封閉母線溫度在線監測系統，使用砷化鎵光纖溫度傳感器直接測量并實時監控接線排的溫升情況，可通過后臺的監測主機監測實時溫度，當溫度異常時可輸出報警信號，并可進行跳閘等應急操作。GTS07砷化鎵光纖溫度探頭只有0.3mm，由高絕緣性的石英玻璃制造而成，通過光學測溫方式獲取溫度信息，使用特殊的設計，直接放置在內部接線排上，不改變母線槽的任何結構且不影響母線槽自身性能。

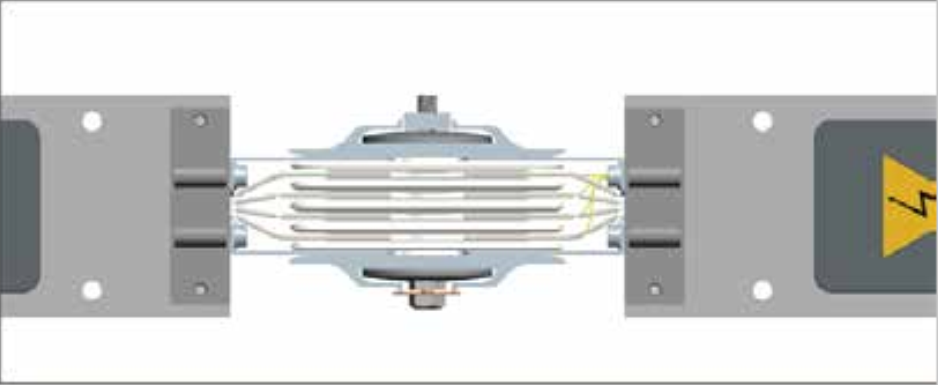

        發熱隱患點溫度監測 :

2.測溫原理

       砷化鎵 （Gallium Arsenide）一種III-V族直接帶隙半導體材料，在受到光子激發時，可以吸收特定波長的光子，吸收光子的波長與砷化鎵材料的禁帶寬度相關。在特定的范圍內，砷化鎵的禁帶寬度值與溫度相關，因此可通過分析吸收光子的波長變化來獲得溫度信息，實現對溫度的測量。

        將砷化鎵晶片一面制作反射鏡，溫度解調儀發射寬譜光，光經過光纖到達砷化鎵晶片后，砷化鎵晶片吸收一部分特定波長的光其余透射，透射光被反射鏡返回到光纖，后被溫度解調儀接收解析，可得到砷化鎵晶片位置的環境溫度。

3.產品特點

?  傳感器為全介質，對電磁干擾本質免疫。

?  砷化鎵溫度傳感器為絕緣材料，性能穩定，可靠性高，使用壽命大于30年。

?  傳感器采用125um石英光纖，尺寸小，彎曲半徑可小至10mm，柔性好，安裝過程中不易受損。

?  傳感器通過權威檢測機構的檢測，傳感器端部和光纜，工頻耐壓最小值為：≥10.8kV/mm（60Hz）；負雷電沖擊耐壓最小值為：≥22kV/mm（1.2*50us），為世界領先的檢測數據。

?  傳感器長度可達1000米，不影響測量精度，適應性強。

?  測溫芯片（砷化鎵芯片）基于微納加工工藝，一致性高，傳感器不受互換性的技術問題制約。

?  設備基于光譜分析，不受光源劣化、光纖彎折強度等相關參量變化影響。

?  測溫系統具有自診斷功能。

砷化鎵光纖溫度傳感器 -GTS-07

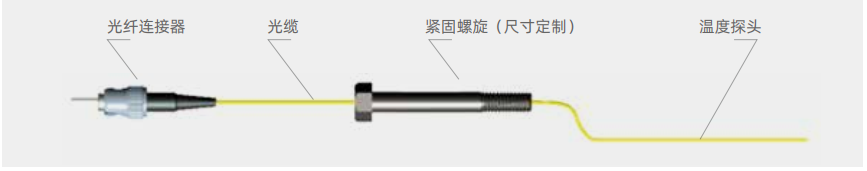

單通道傳感器（1路）

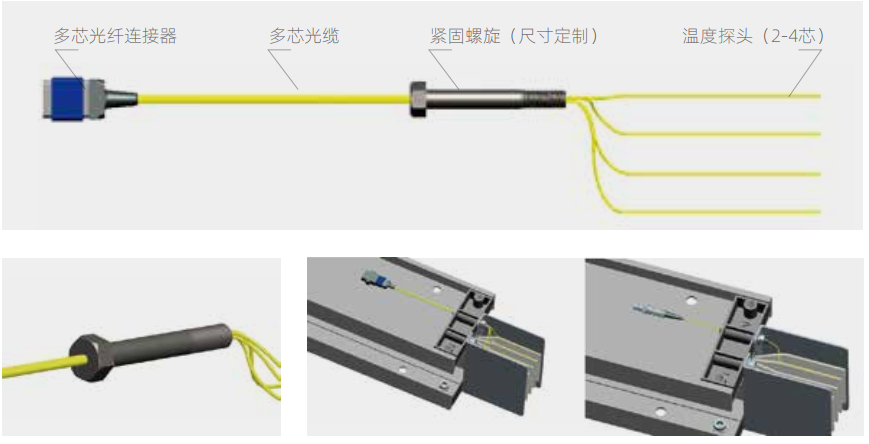

多通道傳感器（2-4路）

      轉接光纜一端接到母線槽的光學接口，另一端接入監測主機 。

      GTS07砷化鎵光纖溫度傳感器接入封閉母線槽后的狀態（1-4路可選），注：光纖傳感器在母線廠家生產過程中安裝。

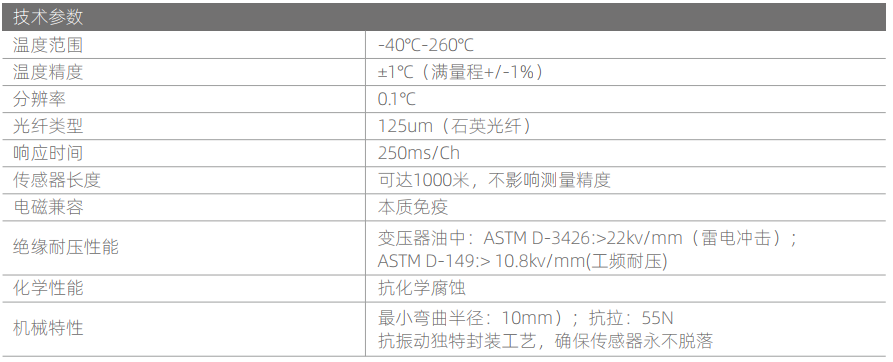

1.技術參數

2.選型說明
