1、產品概述
       針對礦山、鋼廠、碼頭等用電負荷大，無功需求容量大、變化快速快的場合，常規的高壓無功補償裝置無法滿足現場快速變化的無功的需求，需尋求一種新的解決辦法。
       在智能電網的動態無功功率補償領域，靜止無功發生器是當前技術最先進的補償產品，在響應速度、穩定電網電壓、降低系統損耗、增加傳輸能力、提高瞬變電壓極限、降低諧波和減少占地面積等多方面具有更加優越的性能。
       恩菲索高壓動態混合補償裝置結合了靜止同步無功發生器的快速補償能力和電容補償的經濟性，能夠有效的解決無功需求容量大、變化快速的用電需求。
       恩菲索高壓動態混合補償裝置主要應用于遠距離電力傳輸、城市二級變電站、電弧爐、軋機、電力機車、提升機等其它重工業負載，給電力系統的安全和穩定帶來了革命性的變革。

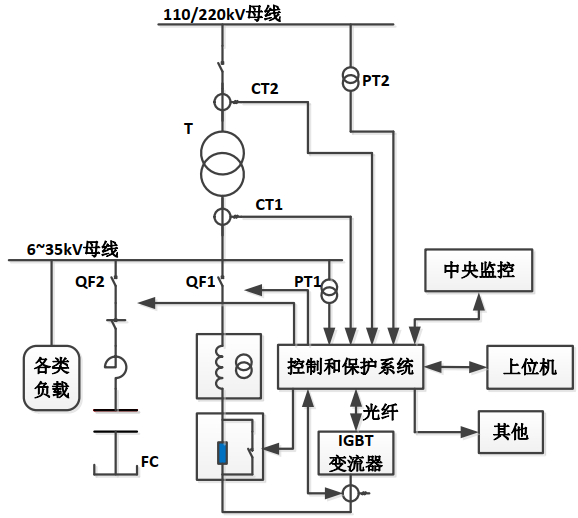

2、工作原理

3、產品功能
      (1)、提高線路輸電能力
      在長距離輸電線路上安裝高壓動態混合補償裝置，不但可以在正常運行狀態下補償線路的無功功率，穩定線路電壓，提高有效輸電容量，而且可以在系統故障情況下及時進行無功調節，阻尼系統振蕩，提高輸電系統穩定性。
    (  2)、維持受電端電壓，加強系統電壓穩定性
      對于負荷中心而言，由于負載容量大，又沒有大型的無功電源支撐，因此容易造成電網電壓偏低甚至發生電壓崩潰的事故。而高壓動態混合補償裝置具有快速的無功功率調節能力，可以維持負荷側電壓，提高負荷側供電系統的電壓穩定性。
      (3)、補償系統無功功率，提高功率因數，降低線損，節能降耗
      配電系統中的大量負荷，如異步電動機、感應電爐以及大容量整流設備、電力機車等，在運行中都表現為感性，需要消耗大量的無功，增加了供電線路上的電能損失，降低了電壓質量，同時無功電流也降低了發、輸、供電設備的有效利用率；對電力用戶而言，低功率因數會增加電費支出，增加變壓器損耗，加大生產成本。高壓動態混合補償裝置可跟隨負荷無功的變化，實現無功功率的動態補償，使線路損耗降到最低，并且充分提高了發、輸、供、用電設備的利用率。
      (4)、抑制電壓波動和閃變
      非線性負荷，如電弧爐、軋鋼機、電氣化鐵路等，負荷的快速變化引起電壓波動和閃變，不能滿足用戶對電壓質量的要求，會導致設備運行性能不良，出現過電流、過熱、保護裝置誤動及設備燒壞等事故，并且設備性能、生產效率和產品質量都將受到影響。電壓波動和閃變對安全生產及人體健康都是極為不利的。高壓動態混合補償裝置的快速響應使其特別適合于電壓波動與閃變的抑制。
      (5)、抑制三相不平衡
      高壓動態混合補償裝置能夠快速地補償由于負載不平衡所產生的負序電流，始終保證流入電網的三相電流平衡，大大提高供用電的電能質量。
4、產品特點
      ? 基于瞬時無功功率理論的無功檢測技術，全響應時間≤5ms；
      ? 觸發、監控單元分相獨立化設計，運行速度快，抗干擾性強；
      ? 直流側電壓平衡控制；
      ? 完善的保護功能；
      ? 專用的IGBT驅動電路，保證了IGBT高頻開斷的可靠性，并將狀態監控信息實時上傳至上層監控系統；
      ? 鏈節自取能設計，可靠性高；
      ? 鏈式結構模塊化設計，滿足系統高可靠性的要求，維護方便；
      ? 疊層銅排應用，滿足IGBT高頻觸發的要求；
      ? 能夠提供從感性到容性的連續、平滑、動態、快速的無功功率補償；
      ? 能夠解決負荷的不平衡問題；
      ? 電流源特性，輸出無功電流不受母線電壓影響；
      ? 對系統阻抗參數不敏感；
      ? 模塊化結構，便于擴容和冗余設計，便于安裝與維護；

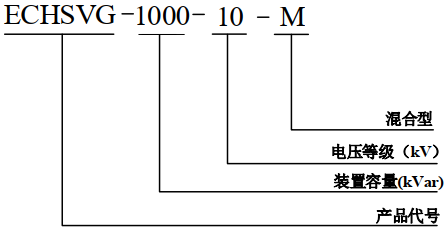

5、產品命名

6、適用場合
         ? 風力發電系統
          風資源的不確定性和風電機組本身的運行特性使風電機組的輸出功率是波動的，導致并網功率因數不合格、電壓偏差、電壓波動和閃變等問題，對于大容量風電場接入系統時還存在穩定性問題，都需要動態無功補償系統；另一方面，系統電壓的波動也會對風機的正常運行造成影響。
      風電場應用高壓動態混合補償裝置，不僅可以滿足風電接入系統的功率因數、電壓波動與閃變等要求，還可以減少系統擾動對風機的影響。
      ? 煤礦提升機等其他重工業負載
        煤礦提升機等其他重工業負載在工作中會對電網產生如下影響：
         (1)、引起電網電壓降低及波動；
      (2)、功率因數低；
      (3)、 傳動裝置會產生有害高次諧波；
      安裝SVG動態無功補償裝置可以完美地解決上述問題。
         ? 電弧爐
        電弧爐作為非線性負荷接入電網，將會對電網產生一系列不良影響，其中主要是：
         (1)、導致電網嚴重三相不平衡，產生負序電流；
      (2) 、產生高次諧波，其中普遍存在如2、4次偶次諧波與3、5、7次等奇次諧波共存的狀況，使電壓畸變更趨復雜化；
      (3)、存在嚴重的電壓閃變；
      (4)、功率因數低；
        采用高壓動態混合補償裝置可以解決上述問題，快速補償穩定母線電壓，提高生產率，最大限度的降低電壓波動及閃變，分相補償功能可以消除電弧爐造成的三相不平衡。
         ? 電力系統變電站（66/110kV)
         高壓動態混合補償裝置可以快速精確地進行容性及感性無功補償，在穩定母線電壓，提高功率因數的同時，徹底地解決了無功倒送問題。安裝新的SVG動態無功補償裝置時，可以充分利用原有的固定電容器組和安裝新的SVG動態無功補償裝置時，可以充分利用原有的固定電容器組和晶閘管相控電抗器（TCR)部分，用最少的投資取得最佳的效果，成為改善區域電網供電質量的最有效的方法。
        ? 遠距離電力傳輸
         高電壓、大功率、長距離電力輸送線路加裝高壓動態混合補償裝置后可明顯提高電力系統輸配電性能。
